Electro-Voice RCM-28

НА СКЛАДЕ: УТОЧНЯЙТЕ   АРТИКУЛ: SRPSKU00160
снято с производства

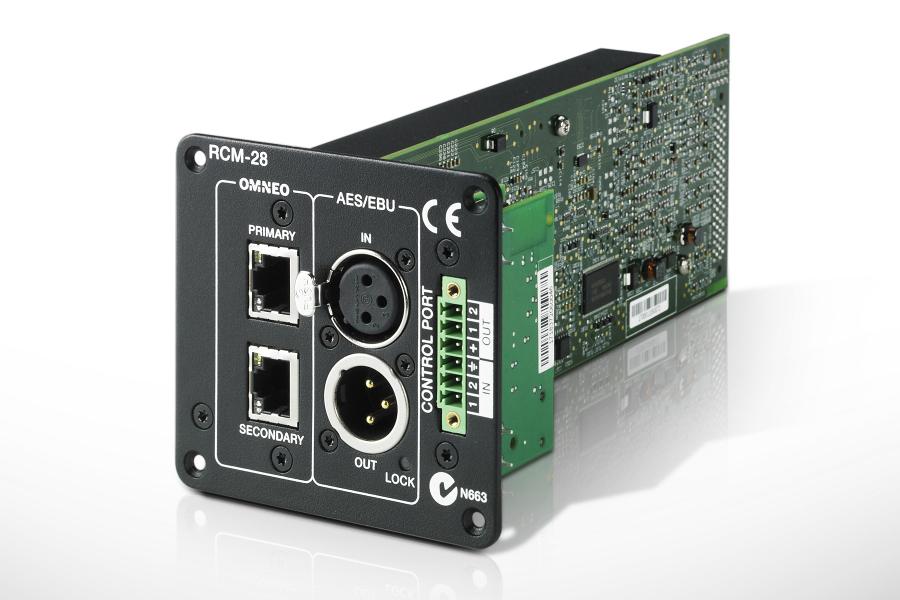

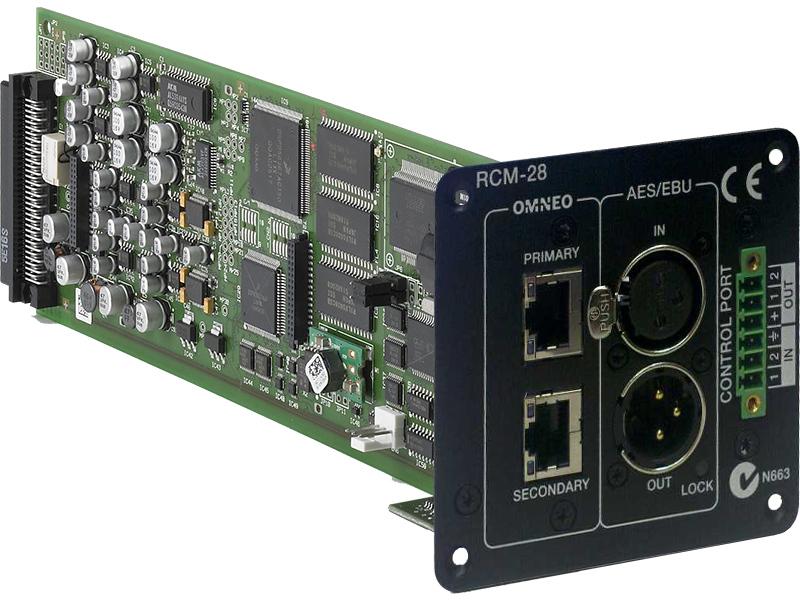

RCM‑28 (Remote Control Module) — это модуль для контроля и удалённого управления усилителями серии Tour Grade.

Основным отличием от модуля RCM‑26 является интерфейс OMNEOвместо CAN‑шины.
RCM‑28 — это первое устройство Electro‑Voice с применением стандарта OMNEO.
RCM‑28 позволяет управлять усилителями и контролировать состояние сети в режиме реального времени посредством компьютера и программного обеспечения IRIS Net.

Только теперь, благодаря внедрению технологии OMNEO, для этого не требуется дополнительных промежуточных устройств для связи сети усилителей с компьютером.
Неоспоримым преимуществом протокола OMNEO также является возможность передавать 24 канала цифрового аудиосигнала стандарта Dante в двух направлениях по витой паре CAT5 вместе с сигналами управления и контроля.

Для создания и контроля более сложных сетей необходимо применение процессора NetMax N8000.
Протокол OMNEO позволяет собрать в одной подсети до 100 усилителей с модулем RCM‑28.

1. Модуль RCM‑28 имеет следующие интерфейсы:
  • 2 разъёма RJ‑45 для протокола OMNEO;
  • сквозной цифровой аудиовход AES3 (AES/EBU) с разъёмом разъёмом XLR;
  • 9-контактный порт RS‑232;
  • программируемые входы и выходы GPIO.

Порт управления GPIO, который представлен 6‑контактным разъёмом Euroblock, имеет следующие порты:

   - 2 входа управления (макс 5 В);
   - 2 выхода управления (2 x 100 мА);
   - 2 порта с опорным сигналом (+5 В, 200 мА; GND).

2. Встроенное устройство DSP (цифровой обработки сигнала) имеет такие встроенные функции: эквалайзер, кроссовер, задержка, динамический контроль, FIR‑фильтр.

  1) Эквалайзер: PEQ, Lo-Shelf, Hi-Shelf, Hi-Pass и Lo-Pass.
  2) Задержка: от 0 до 1000 мс на канал. Имеет выбор размерности: мкс, мс, м, дюймы, футы, сэмплы.
  3) Кроссовер: Hi-Pass и Lo-Pass на канал, фильтры 6, 12, 18, 24 дБ Бесселя и Баттерворта; 12, 24 дБ Линквица-Райли; синхронизирующая задержка от 0 до 20 мс на каждый канал.
  4) FIR‑фильтр: фильтр с линейной фазой, фильтр с нулевой задержкой, обрезной кроссовер с линейной фазой.
  5) Динамическая защита: лимитер предвидения пиков и лимитер TEMP на каждый канал.
  6) Прочие функции: входная маршрутизация; измерение и задание уровня сигнала, мьютирование; задание полярности; генератор синусоидального сигнала, шума, тестового сигнала; цифровая защита.

3. Модуль RCM‑28 обеспечивает контроль следующих параметров усилителя:

  • режим работы;
  • температура;
  • значения выходного тока и напряжения;
  • импеданс присоединённых АС;
  • статус режима защиты;
  • сетевой ток и напряжение;
  • потребляемая мощность;
  • регистрация тестового сигнала в цепи.

4. Модуль RCM‑28 выявляет следующие неполадки в сети:
  • сбои сети;
  • неисправные или отсутствующие усилители;
  • ошибка протокола или обмена сообщениями;
  • возможность использования резервной сети.

Ключевые особенности:
• По своим возможностям RCM-28 равносилен 1 каналу процессора Dx46.
• Технология оптимизации звучания FIR‑Drive.
• Высокая точность контроля значений импеданса нагрузки.
• 2 GPI и 2 GPO порта.
• Быстрая проверка присоединённых кабелей и компонентов одним нажатием кнопки.
• Распознавание контрольного сигнала в цепи при проверке кабелей.
• 6 подключаемых пресетов конфигурации/DSP.
• 2 параллельных разъёма RJ‑45 для протокола OMNEO.
• Сквозной вход AES3 (AES/EBU) для цифрового аудиосигнала с разъёмом XLR.
